隔膜式蓄能器
1.產品概述
隔膜式蓄能器是一種液壓氣動系統中的儲能裝置。與同類產品相比，其最大特點是重量較輕且易攜帶，安裝方便，容易推廣，靈敏度高作用大，結構簡單易維護，并且低壓消除脈動效果顯著，因此在各個行業中都扮演重要角色。隔膜式蓄能器一般可以分為焊接式、螺紋式兩種。其中焊接式結構簡單，成本低廉；而螺紋式可以更換隔膜，提高蓄能器的利用率。
2.工作原理
隔膜式蓄能器的主要原理就是利用波義爾波義爾定律，即氣體的壓縮性，通過液體來壓縮來進行儲能工作的。開始的時候將預定壓力的氣體充到蓄能器中的氣密隔離件的膠囊內，而膠囊的周圍則是液體和液壓回路相通。其能量轉化方式如下：當壓力升高時，液體壓縮氣體，液體進入蓄能器從而儲存能量；當壓力下降時，壓縮的氣體開始膨脹，使得液體流向液壓回路從而釋放能量。
3.型號說明
GXQ _ ※ / ※ _ ※
① ② ③ ④
① 名稱代號：隔膜式蓄能器
② 公稱容積：0.16～2L
?、?公稱壓力：10～33Mpa
④ 工作介質：Y—液壓油 R—乳化液
4.結構尺寸

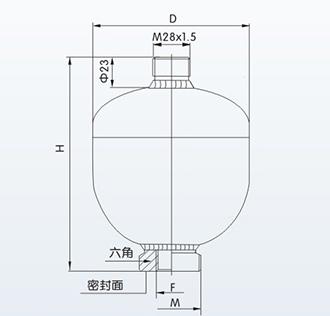

隔膜式蓄能器的主體結構是將兩個半球緊扣，并且用中間的一張隔膜將半球內的氣體和油(兩者通常使用氮氣和油液)分開。具體來說是由耐壓鋼質容器、可變形柔性材料制成的隔膜(通常由橡膠制成)、帶閉合座、帶閉合座等組成。GXQ系列隔膜式蓄能器的內部結構及外形尺寸如下圖所示：
5.技術參數
型號 | 公稱壓力 L | 工作壓力 Mpa | D | L | H | 油端接口 | W mm | SW | ||
| A型 | C型 | |||||||||
| 公制 | 英制 | F | ||||||||
ADB-A | 0.16 | 10
21
33 | 74 | 105 | 21 | M14×1.5/φ18x2.4 | G1/2/φ28x3.1 | M18×1.5 | 36 | 32 |
0.25 | 84 | 110 | M18×1.5/φ22x2.4 | |||||||
0.32 | 93 | 118 | 25 | |||||||
0.5 | 105 | 135 | ||||||||
| 0.6 | 115 | 147 | M33×1.5
M45×1.5 | 42 | 36 | |||||
0.75 | 121 | 147 | ||||||||
1 | 136 | 163 | ||||||||
1.4 | 150 | 181 | ||||||||
2 | 170/173 | 198 | 30 | M22×1.5/φ30x3.1 | G3/4/φ32x3.1 | 41//46 | ||||
| 2.8 | 170/173/ | 252 | ||||||||
6.注意事項
?、?在安裝前，需要檢查表面是否有損壞的地方，且要仔細閱讀使用說明書；
?、?在安裝時，需要注意氮氣書是不是包含雜質；
?、?安裝完后，需要對蓄能器進行調試，看看有沒有問題；
?、?要注意的是，蓄能器的備用氣囊應存放在陰涼干燥處。
7.訂貨說明
?、?訂貨時須寫明型號代號全稱，如：隔膜式蓄能器：GXQ—1/33—Y。工作壓力33Mpa，公稱介質液壓油。
?、?若對蓄能器的接口尺寸有特殊要求時，請同本企業商洽。
