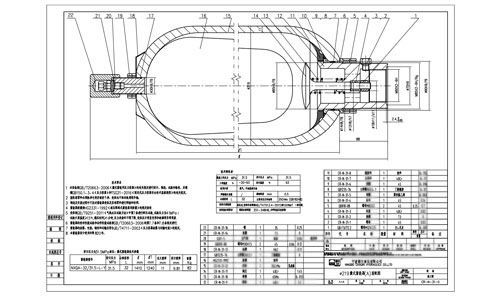

淺談AutoCAD設計蓄能器

　　AutoCAD設計蓄能器，降低制造費用

　　蓄能器是液壓系統中一種常用的液壓元件。通過AutoCAD設計數控機床上的帶有蓄能器的液壓系統。該系統可以選用較小的泵和電機，滿足正常工作。最終降低了整機設計制造費用，提高產品的競爭力。

　　AutoCAD設計蓄能器，減輕設計工作

　　裝備制造業是國家綜合國力水平的重要基礎性產業，其中數控技術及數控機床發展的高低是衡量一個國家制造業現代化程度的核心標志之一。它的大力發展，對于國家經濟安全、產業安全和國家綜合實力是有效的提高。數控加工中心是其中一種典型的數控裝備，是數控加工的執行單元，其機床剛性好，加工精度高。在加工中心上，能夠一次裝夾后，自動連續地完成銑、鉆、鏜、擴、鉸、锪、攻絲等多種工序的加工。機床加工范圍廣泛，可以適用于箱體類、板類、盤類等復雜零件的多品種加工，被廣泛用于汽車零部件行業、模具行業等行業。數控加工中心主要有機械部分、電氣部分和液壓部分等組成。我們采用AutoCAd 2010軟件來設計液壓系統，并且選擇合適的蓄能器部件。可以減輕設計工作量，縮短設計周期，可以提高整個數控加工中心的經濟性，能夠較好的降低機床的設計制造成本。

　　AutoCAD設計蓄能器，系統原理圖

　　我們進行液壓系統原理圖的設計時，要根據數控機床對液壓系統的工作要求來設計。它需要在不改變數控機床電機和絲杠的前提下，要降低機床電機的瞬間負載，保證加工時切削平穩。進入AutoCAD軟件，設計帶有蓄能器的液壓系統來。液壓原理圖，它是由液壓元件符號組成，反映了系統的工作原理，元件的只能，連接系統的通路。液壓元件的種類繁多，有將近200多種。如果用AutoCAD軟件一筆筆的畫出每個圖形符號，畫圖效率非常的低。考慮到將來工作的需要，這里采用塊調入，可以做到設計的高效、統一、規范。
